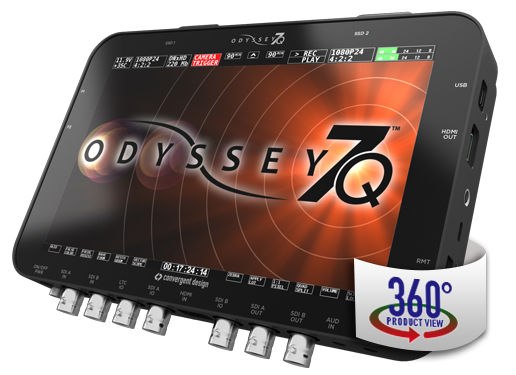

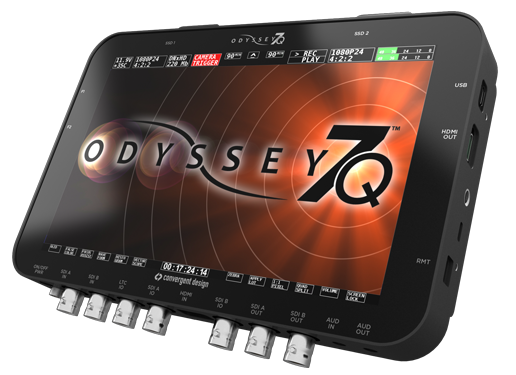

The Odyssey7Q



Odyssey7Q는 Convergent Design사의 방송 및 영화 관련 레코더의 풍부한 지식과 경험에 하이엔드 프로페셔널 모니터 기능을 획기적으로 융합한 제품입니다.



Odyssey7Q는 탁월한 7.7" OLED 모니터에 3400:1 명암비, True blacks, 1280x800 레졸루션 그리고 포괄적인 모디터링 툴을 제공합니다.



Odyssey7Q는 여러분의 최고의 포터블 레코더가 되어줄 것입니다.

Powerful and lightweight! 4K RAW, Apple 4K ProRes, ProRes 422 (HQ), Canon RAW, Sony FS700 RAW, ARRI Raw, Multi-Stream ..등




Nothing Else Like It

OLED MONITOR, PROFESSIONAL RECORDER, AND PLAYBACK DECK, ALL IN ONE

MONITORING

모니터로서, Odyssey7Q는 7.7” OLED 스크린에 1280x800 레졸루션을 지원합니다. 프로그램 가능한 폴스 컬러 모드, 제브라, 웨이브폼모니터(luma or RGB parade), 히스토그램(luma or RGB parade)을 지원합니다.

또한 수많은 유명 카메라에 사용가능한 LUT(Look Up Table)들을 지원함으로써 LOG 와 RAW 모드 촬영시 적절한 뷰를 제공합니다.(사용자 정의 LUT 지원예정)

또한 정확한 포커스 제어를 위해 두 레벨로 확대가 가능한 필셀줌 기능과 다양한 확장 조절 능력을 갖춘 포커스 어시스트 기능을 사용하실 수 있습니다.

RECORDING

레코더로서, Odyssey7Q는 다양한 시그널과 포멧들을 SSD에 안정적으로 캡쳐하실 수 있습니다.

HD 기반에서는 Apple ProRes 422(HQ) 또는 무압축 비디오 DPX파일로 저장이 가능하며, 추가 구매로 가능한 여러 레코딩 옵션을 통해 ARRI ALEXA, Canon C500, Sony FS700 카메라로 부터 RAW 데이터를 레코딩 하실 수 있습니니다.

또한 RAW 시그널을 컨버팅함으로써 보다빠른 포스트작업을 위해 하이 퀄리티 압축 비디오 파일(4K, HD)로 저장할 수 있는 기능 또한 제공합니다.

추가적인 비디오 포멧 레코딩 지원은 펌웨어 업그레이드를 통해 계속적으로 지원될 것입니다.

PLAYBACK

 녹화된 클립은 바로 터치스크린 기반의 플레이백모드에서 확인이 가능합니다. 스크럽(Scrub) 기능과 스텝(Step), Fwd/Rwd 기능을 통해 직관적이고 효과적으로 여러분이 원하는 녹화화면을 찾을 수 있으며 모든 모니터링 기능을 플레이백모드에서 똑같이 사용하실 수 있습니다.



FUTURE-PROOF

사용자의 상황에 따라 Odyssey7Q를 먼저 모니터로 사용가능하고 레코딩이 필요할 때 SSD를 추가 장착할 수 있으며 보다 높은 퀄리티의 레코딩이 필요할 때 필요한 레코딩 옵션을 구입하거나 필요한 기간만큼 렌탈로 사용하실 수 있습니다.



LIGHTWEIGHT, LOW POWER

마그네슘으로 디자인된 Odyssey는 560g의 초경량 무게를 자랑하며 8-15W 소비전력과 직관적 파워세이브 모드 전환을 통해 에너지를 절약가능합니다.







  • FEATURES
  • SPEC
  • ODYSSEY7 VS. 7Q
  • RECORD TIMES
  • FORMATS
  • SETUP
  • VIDEO

OLED Technology
트루 블랙과 선명한 화이트를 지닌 극도로 정확한 컬러와 콘트라스트로 조명설치 및 노출 셋팅시 신뢰할 수 있는 이미지 제공



INTUITIVE UI
직관적인 터치스크린 인터페이스를 제공하며 심플한 기능 버튼과 메뉴를 제공하며 단순한 핑거팁으로 모든 정보를 손쉽게 볼 수 있습니다.



SDI-HDMI CONVERTER
유닛 내부에 내장된 컨버터기능을 통해 쉽게 HDMI 또는 멀티 SDI 포트로 시그널 컨버팅이 가능합니다.



EXTENSIVE MONITORING TOOLS
포커스 어시스트, 제브라, False 컬러, 웨이브폼, 히스토그램, 이미지 플립, LUTs, 외부모니터링을 위한 다양한 출력 툴 제공.



LUT SUPPORT
ARRI, Canon, Sony, future: support for ASC CDL LUTs



MULTI-STREAM MONITORING
4개의 HD 비디오 시그널 모니터링 지원. 쿼드 스플릿 또는 시스널간 라이브 스위치 뷰 지원.(EDL 기록).



VIEW MONITOR OUT - RECORD CLEAN VIDEO
비디오 시그널 레코딩시 OLED에 monitor-out (viewfinder data)디스플레이 가능.

Sony F3, Sony FS700, Canon C500 그리고 ARRI Alexa 카메라 사용시 사용가능.



4K to HD , 4K to 4K
HD 에서 4K raw 레코딩 뿐만 아니라 4K raw 신호를 HD 또는 압축 4K 코덱(4K ProRes)로 실시간 컨버팅 레코딩 지원.



DUAL SSD SLOTS
두개의 SSD 슬롯이 마련되어 있어 보다 긴 레코딩 시간을 제공.



Display 7.7" OLED, 1280x800, RGB 8-bit panel, ~ 16 million colors, wide gamut, 3400:1 contrast, 176° viewing, true blacks
SDI Video I/O HD-SDI/3G support: Single/Dual link, 2-inputs, 2-outputs, 2 Bi-Directional (can be inputs or outputs), Full-size BNCs
HDMI Video I/O HDMI I/O Version 1.4a support, up to 1080p30 422 8-bit
LUT Support ARRI Log-C, Canon C-Log, Sony S-Log, S-Log2, S-Log3 LUTs (No Custom LUT Support)
Focus Assist Video + Edges (Peaking), Edges Only, Enhanced Edges, user choice of color: Red, Green, or Blue
Zebras Currently one programmable level, future two programmable levels
False Color False color with 5 programmable levels
Waveform Monitor Luma only, RGB Parade, Red only, Blue only, Green only
Histogram Luma only, RGB Parade, Red only, Blue only, Green only
Vectorscope** Future: Color Vectorscope with 2X zoom
Pixel Zoom 1:1 and 2:1 Image Magnification with frame drag
OLED Frame Reference Vertical Auto-Flip (defeatable), Aspect Ratio Guides
Digital Audio I/O** 8-channel embedded audio (48KHz, 24-bit) (2 channel initially, 8-channel via future firmware update)
Analog Audio I/O** 3.5mm stereo headphone output, Future: 3.5mm stereo unbalanced input up to -10db
Remote and Timecode RS-232 I/O (future), programmable GPIO (future). Timecode: LTC I/O (BNC) or embedded SDI / HDMI (HDMI future)
User Interface Capacitive Touchscreen, Two mechanical keys
DC Power Input 6.5 to 34 VDC with built-in reverse polarity protection; locking power connector, built-in power switch
Power Draw 8 Watts (monitor only), 9-12 Watts (simultaneous monitor/record mode)
Weight and Size 560 grams / 1.2 lbs., 7.9" x 6.1" x 1.0" (200 x 155 x 25 mm), -10 to +40°C (Operating), -20 to +70°C (Storage)
Onion Skinning** Future: Overlay pre-recorded still frame on live video with opacity slider
View Monitor Out** Record Clean Video Future: Display the monitor-out (viewfinder data) on the OLED while recording a clean video signal. Available when using the SONY F3, SONY FS700, CANON C500 and ARRI Alexa cameras.
Record Triggers Touchscreen, SDI record trigger (ARRI, CANON, PANASONIC, RED, SONY), Timecode, Future: Optional remote control cable**
Recording SSD Media Convergent Design SSDs with power-loss protection, in 256GB and 512GB sizes, 420Mb/sec write, 500Mb/sec read speed, compatible with USB 3.0 and Thunderbolt Adapters. SSDs and adapters sold separately.
Recording Formats
(base Odyssey7Q)		 Compressed formats: 1080p 10-bit YCC 422 up to 60 fps, Future**: 1080p RGB 12-bit 444 up to 60fps Uncompressed formats: 1080p RGB 10/12-bit 444 up to 60fps


** Available in the future via a free firmware update.
All specifications are subject to change without notice.


Display Odyssey7 Odyssey7Q
7.7" 1280x800 OLED 8-bit Capacitive Touch Screen ✔ ✔
Connectivity
3G-SDI Inputs (dedicated) one two
3G-SDI Outputs (dedicated) one two
3G-SDI Inputs/Outputs (bi-directional) - two
HDMI inputs one
HDMI outputs one
Timecode LTC I/O, SDI/HDMI embedded (HDMI future) ✔
Physical
Magnesium case; 7.9"x6.1"x1", 1.2 lbs ✔
SSD slots one two
6.5-34vdc, 8-15w, polarity protection, power switch ✔
Monitor Functions
Waveform (Luma & RGB Parade) small or large ✔
Histogram (Luma & RGB Parade) small or large ✔
Vectorscope with magnification future future
Zebra ✔
False Color (five programmable steps) ✔
Pixel Zoom with frame drag HD limited Up to 4K
Focus Assist (three styles w/selectable color & sensitivity) ✔
LUTs (presets for popular camera LOG to REC709) ✔
LUTs (programmable 3D-LUT library) - future
Frame Guides ✔
Image-Flip ✔
REC709 or DCI-P3 Color Gamut ✔
MultiStream Monitoring up to 4 HD signals w/live switching - ✔
Recording Functions
Apple ProRes 422(HQ) up to 1080/30p, 1080/60i and 720/60p ✔
Apple ProRes 422(HQ) up to 1080p/60 from SDI ✔
2K/HD 12-bit/10-bit 444 RGB to 30p in Uncompressed DPX - ✔
2K/HD 12-bit/10-bit 444 RGB to 60p in Uncompressed DPX - future
2K/HD 12-bit/10-bit 444 RGB compressed video up to 60p - future
4K 422 compressed video up to 30p - future
HDMI HD recording in 1080 up to 30p/60i, 720 up to 60p ✔
Record trigger from touch screen or camera ✔
Audio
2-channel SDI/HDMI Embedded Audio, 48K, 24-bit Wave ✔
8-channel SDI/HDMI Embedded Audio, 48K, 24-bit Wave - future
2-channel Analog Audio input, 3.5mm stereo socket future
2-channel Headphone output, 3.5mm stereo socket ✔

Record Options (extra cost website downloads)
ARRI ALEXA:
     16:9 RAW up to 60p - ✔
     4:3 RAW up to 48p - future
     Log-C monitoring LUT - ✔
Canon C500:
     4K RAW up to 60p - ✔
     QHD up to 60p - ✔
     4K "half-RAW" up to 120p - ✔
     4K/QHD 422 compressed video up to 30p from 4K RAW - future
     C-Log monitoring LUT - ✔
Sony FS700:
     4K RAW up to 60p - ✔
     4K RAW 120p burst - ✔
     2K RAW up to 240p - ✔
     "4K2HD" 4K RAW to HD Apple ProRes 422(HQ) to 60p - ✔
     "4K2HD" 4K RAW to HD compressed video 4:4:4 RGB to 60p - future
     "4K24K" 4K RAW to 4K compressed video 4:2:2 to 30p - future
     "2K22K" 2K RAW to 2K compressed video 4:2:2 to 120p - future
     S-Log2 monitoring LUT - ✔
     REC709 (800%) monitoring LUT - ✔
MultiStream Recording:
     Record up to 4 HD signals simultaneously in
Apple ProRes 422(HQ) to 30p, plus XML for Edit Decision List)		 - future
     Record up to 3 HD signals & live switch edit simultaneously
in Apple ProRes 422(HQ) to 30p, plus XML file for Edit Decision List		 - future

All specifications, features and prices are subject to change

MAXIMUM RECORDING TIME ON TWO 512GB SSD'S

Recording Format 24fps 25fps 30fps 50fps 60fps
Apple ProRes 422 (HQ) (10-Bit compressed 1080p HD) 670 644 580
2K/1080p HD Video (Uncompressed 10-bit DPX) 87 84 70
2K/1080p HD Video (Uncompressed 12-bit DPX) 74 72 70 42 35

ARRIRAW 16:9 100 97 80 46 40
ARRIRAW 4:3 (48fps top speed = 38 minutes) 76 73 60
Canon C500 Cinema RAW 4K 62 60 50 30 25
Sony FS700 2K RAW 200 192 160 96 80
FS700 2K RAW @ 120fps = 40 minutes FS700 2K RAW @ 120fps = 40 minutes
     FS700 2K RAW @ 240fps = 20 minutes

HD Video (Included FREE with Odyssey7Q)

Compressed: Apple ProRes 422 (HQ), 10-bit, 1080p/psf 23, 24, 25, 29; 1080i 50, 60; 720p 50, 60
 See article: Recording Apple ProRes 422 HQ on the Odyssey7 & Odyssey7Q

Uncompressed: DPX stacks, 4:4:4, 12-Bit/10-Bit, 4:2:2 video signals are up-converted to 4:4:4.

2K/1080p Support: 12-bit 23.98, 24, 25, 29.97 & 10-bit in DPX

3G-SDI: Accepted 1080p/psf frame rates: 23.98, 24, 25, 29.97, 30, 50, 59.97, 60 (adding More)
NOTE: 50, 59.97 & 60 are only available in DPX

HDMI: Accepted 1080p/psf frame rates: 23.98, 24, 25, 29.97, 30, 50i, 60i

Future free firmware updates will include additional compressed video codecs with expanded frame rate, resolution selections, interlaced support, and pull down support.





ARRI  ALEXA ARRIRAW (Optional - Available for Purchase)

Supports all ARRIRAW formats and frame rates output by Alexa Classic cameras, recorded as .ari files.

ARRIRAW 16:9 frame rates: 23.98, 24, 25, 29.97, 30, 48*, 50*, 59.97*, 60*

ARRIRAW 4:3 frame rates: 23.98, 24, 25, 29.97, 30, 48* Future Firmware Update for 4:3

NOTE: ARRIRAW above 30fps requires two SSDs to simultaneously record. In a future firmware update only one SSD will be required for all frame rates.

In a future firmware update only one SSD will be required for all frame rates.





CANON C500 Cinema RAW (Optional - Available for Purchase)

Supports Canon C500 4K Cinema Raw, recorded as .rmf files.

4K RAW (4096x2160) frame rates: 23.98, 24, 25, 29.97, 50*, 59.94*

2K/1080p 12-bit support: 23.98, 24, 25, 29.97 & 10-bit

Future firmware updates will support 4K “Half RAW”, “slow & Fast” mode, and other C500 formats.

NOTE:  CANON RAW 50-60p requires two SSDs to simultaneously record.





SONY FS700 RAW (Optional - Available for Purchase)

Supports Sony FS700 4K & 2K RAW, high bit-depth HD derived from 4K, recorded as CinemaDNG .dng.

FS700 4K RAW frame rates: 23.98, 25, 29.97, 50, 59.94, 4K 440 frame burst mode: 100, 120

FS700 2K RAW frame rates: 23.98, 25, 29.97, 50, 59.94, 100, 120, 200*, 240*

NOTE: FS700 4K/2K RAW data is recorded as .DNG files.

FS700 4K RAW to Apple ProRes 422(HQ) / 10-bit / 23.98, 25, 29.97
Future firmware updates will support 4K compressed solutions, other recording options.

NOTE:   *2K RAW 200fps and 240fps require two SSDs to simultaneously record.



Canon

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
5DMarkIII p p p p i i 32 REC Button
IDC p p p p i i 32 REC Button
XLH1s p p p p i i 32 Timecode
XF105 p p p p i i 32 REC Button
XF305 p p p p i i 32 Camera
C100 p p p p i i 32 REC Button
C300 p p p p i i 32 Camera
C500 p p p p i i 32/p Camera



Sony

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
A77 p p p p i i 32 REC Button
A99 p p p p i i 32 REC Button
A7s p p p p i i 32 REC Button
PMW EX1 p p p p i i 32/p Timecode
PMW EX3 p p p p i i 32/p Timecode
NEX-FS100 p p p p i i 32 REC Button
NEX-FS700 p p p p i i 32/p Camera
PMW-F3 p p p p i i 32/p Camera
F5 p p p p i i 32 Camera
F55 p p p p i i 32 Camera



Panasonic

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
HDX 900 p p p p i i 32 Timecode
AF100 p p p p i i 32/p Camera
GH3 p p p p i i 32 REC Button
GH4 p p p p i i 32 REC Button
Lumix Z1000 p p p p i i 32 REC Button



Nikon

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
D800 p p p p i i 32 REC Button
D810 p p p p i i 32 REC Button
D7100 p p p p i i 32 REC Button
D5200 p p p p i i 32 REC Button



Arri Alexa

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
Classic p p p p i i p Camera
Plus p p p p i i p Camera



Red

Camera 720p50 720p60 1080p25 1080p30 1080i50 1080i60 1080p23.98 Trigger
Epic p p p p i i 32/p Camera
Scarlet p p p p i i 32/p Camera



PREMIUM SSD MEDIA

EXTREME RELIABILITY

빠른 파워 프로텍션 전환 기능을 통해 전원이 단절되어도 놓치는 프레임 없이 안전한 레코딩을 지원합니다

SUSTAINED READ/WRITE SPEEDS

짧거나 긴 레코딩 큐 타이밍에도 최고의 퍼포먼스를 유지할 수 있는 다양한 기술 적 고려가 적용되었습니다.


POWER LOSS PROTECTION

Convergent Design SSD는 전원 단절 상황에서도 빠르게 클립레코딩을 마무리하고 복구하는 기능을 보유하고 있습니다.

SSD 아답터 (별매) : USB 3.0 SSD Adapter. Seagate GoFlex Thunderbolt Adapter (STAE121)권장



ODYSSEY7Q POWER & BATTERY

Odyssey7Q can accept DC power ranging from 6.5-34v의 넓은 범위의 DC 파워를 받아들일 수 있습니다. 모니터, 레코딩 모드에 따라 8-15의 전력을 가변적으로 사용하게 됩니다.



MANUFACTURED IN THE USA

Convergent Design사는 미국 콜로라도 스프링에 위치하고 있으며 각 분야 최고로 숙련된 기술자에 의해 제품의 개발, 디자인. 생산, 테스트, 기술지원 서비스를 담당하고 있습니다.
